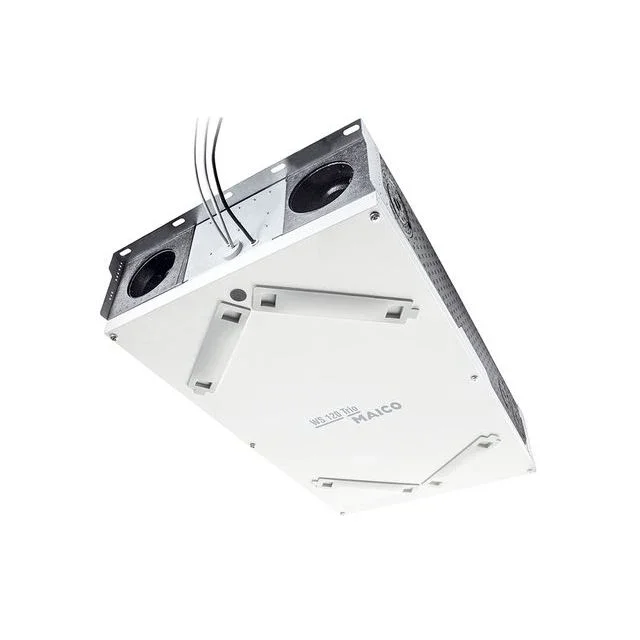

Maico – Wohnungslüftungsgerät mit Wärmerückgewinnung Einfamilienhaus Zentralgerät WS 120 Trio QRV 40-120 m³/h

Kurzbeschreibung – Intelligentes Lüftungsgerät mit Wärme- und Feuchterückgewinnung zur kontrollierten Be- und Entlüftung mit einem Fördervolumen von 40 bis 120 m3/h. – Kompakt und hocheffizient – Energieeffizienzklasse A. Schall- und energieoptimierte Ventilatoren in EC-Technologie. – KfW-Förderfähigkeit und NRW-Förderung sind gegeben. – Besonders geeignet für den modernen Neubau oder Sanierungen. – Sehr leises Gerät mit äußerst geringer Aufbauhöhe (21 cm) und geringem Gewicht (25 kg): Dadurch besonders für den Einbau in abgehängten Decken geeignet. Weiterhin ist auch die Installation an der Wand oder Dachschräge möglich. – Außen-, Fort-, Zu- und Abluftstutzen in DN 125: Maximale Flexibilität durch 3D-Luftstutzen, Luftleitungsanschluss zu jeder Seite hin möglich. Hierzu muss der EPP-Stopfen einfach nur umgesteckt werden. – Zusätzliche Flexibilität an der Zu- und Abluftseite: Wahlweise DN 125 Anschluss oder direkte Luftführung mit bis zu jeweils vier DN 75 Luftleitungen für Zu- und Abluft. Einfache und schnelle Montage durch das Ausbrechen oder Umstecken der EPP-Stopfen. – ISO ePM10 >= 50 % (M5) Filter in der Abluft und ISO ePM1 >= 60 % (F7) Pollenfilter in der Außenluft. – Werkzeugloser Filterwechsel. – Das Lüftungsgerät ist mit einem hochmodernen Enthalpie-Wärmetauscher mit Hygienezertifikat nach VDI 6022, Blatt 1 ausgestattet. – Bypassbetrieb / Eco-Betrieb: ECO Zuluft, ECO Abluft zur passiven Sommernachtskühlung. – Vollkommene Trennung der Abluft-/ Zuluftführung im gesamten Gerät. Dadurch wird unerwünschter Umluftbetrieb verhindert. Viren (z.B. Corona-Virus) und Bakterien werden somit nicht übertragen. – Raumluftsteuerung RLS 1 WR im Lieferumfang. – Das WS 120 Trio ist via APP (Maico@home) ansteuerbar. – Plug & Play: Einfache Inbetriebnahme durch kostenlose Inbetriebnahmesoftware und serienmäßigen USB-Anschluss für Inbetriebnahme, Steuerungs-Update sowie Service. – USB-Schnittstelle im Gerätedeckel integriert – keine Demontage des Gerätedeckels bei Inbetriebnahme/Softwareupdate notwendig. – Keine Druckschwankungsempfindlichkeit: Die integrierte / automatische Volumenstromkonstanz-Regelung sorgt für eine dauerhafte Einhaltung des eingestellten Volumenstromes unter sämtlichen Betriebsbedingungen (z.B. Filterverschmutzung, Luftventil-Einstellungen). Somit ergibt sich auch eine einfachere Inbetriebnahme / Luftmengen-Einmessung an den Ventilen. Es ist keine Einregulierung der Volumenströme notwendig. – Serienmäßig integrierter Kombisensor (Feuchte/Temperatur) in der Abluft ermöglicht einen bedarfsgeführten Lüftungsbetrieb sowie eine intelligente Entfeuchtungsstrategie (Überfeuchtungsschutz). Weiterhin zeichnet sich das Gerät durch eine an den wirklichen Bedarf angepasste Frostschutzstrategie aus. – Das Wärmerückgewinnungsgerät verfügt über einen Multifunktionskontakt für die Ansteuerung von z.B. Sole-Erdwärmetauscher (ungeregelte Pumpe), Betriebs- und Störungsanzeige, Vorheiz- oder Nachheizregister, Außenklappen oder Kühlung. – 2 Eingangskontakte (12 V und 230 V) sind vorhanden für z.B. sicherheitstechnische Abschaltungen. – Diverse Ein-/ Ausgänge ermöglichen eine regelungstechnische Verbindung zu anderen haustechnischen Geräten z.B. Wärmepumpe. – Integrierte MODBUS-Schnittstelle (TCP/IP und RTU) für Integration in die Gebäudeleittechnik. – Integrierte BACnet-Schnittstelle (TCP/IP) für Integration in die Gebäudeleittechnik. – Das optionale Steckmodul K-SM ermöglicht die Integration in KNX-Gebäudesysteme. – Das optionale Steckmodul E-SM ermöglicht die Integration in EnOcean-Systeme. – Optionale Zusatzplatinen ZP 1 und ZP 2 für Erweiterungsfunktionen wie z.B. Zonenklappe, Sole-Erdwärmetauscher (geregelte Pumpe), Filterdifferenzdruckmessung. – Maximale Geräte-Flexibilität durch verschiedenste Ausstattungs-/ Anschlussmöglichkeiten. – Moderne Geräte-Modultechnik ermöglicht eine hohe Benutzerfreundlichkeit für Service und Wartung.Gehäuse – Gehäuse aus schwarzem EPP mit verkehrsweißem Stahlblechdeckel. – Filterwechsel einfach ohne Werkzeug möglich. – Dichtes, wärmebrückenfreies und schallgedämmtes Innengehäuse. – Geräteoberfläche und Geräte-Innengehäuse sind einfach zu reinigen.Filter – ISO ePM10 >= 50 % (M5) Filter in der Abluft und ISO ePM1 >= 60 % (F7) Pollenfilter in der Außenluft. – Werkzeugloser Filtertausch.Bedienung – Bedienteil RLS 1 WR im Lieferumfang, 4 Luftstufen, Filterwechselanzeige, Störungsanzeige. – Weitere Bedienteile können parallel angeschlossen werden. – Mobile Bedienung mittels APP (Maico@home).
Liveberichterstellung, Nutzerverwaltung.
Bedarfsgeführter Automatikbetrieb / Zeitgesteuerter Automatikbetrieb.
Manueller Betrieb / AUS.
ECO-Betrieb Zuluft oder ECO-Betrieb Abluft.
Filterabfragen, Fehlermeldungen. – Optionales Touchscreen-Bedienteil RLS T2 WS für die Einstellung von:
2 Automatikbetriebsarten (Auto Sensor / Auto Zeit).
4 manuellen Betriebsarten (ECO-Abluft / ECO-Zuluft / MANUELL / AUS).
Komplette Inbetriebnahme des WS 120 Trio möglich. – Optionales Design-Bedienteil RLS G1 WS:
EIN/AUS
5 Stufen
Automatikbetrieb
ECO-Zuluft, ECO-Abluft
Filterwechsel- und Störungsanzeige – USB-Anschluss für Service / Inbetriebnahme – kostenlose MAICO-Inbetriebnahmesoftware. – Netzwerkeinbindung über integrierte LAN-Schnittstelle. – Smart-Home ready (z.B. Loxone über Modbus TCP/IP). – Modbus TCP/IP und RTU serienmäßig integriert. – Optionales KNX-Steckmodul K-SM für Einbindung in die Gebäudeleittechnik www.knx.org. – Optionales EnOcean-Steckmodul E-SM für die Geräteintegration in die EnOcean-Welt www.enocean-allinace.org.Steuerung – Serienmäßige bedarfsgeführte Volumenstromregelung (maßgebender Feuchtewert). – Stufenlose bedarfsgeführte Anpassung der Luftmengen. – Integrierte Überfeuchtungsschutz-Funktion. – 3 Temperatursensoren in der Außen-, Fort- und Zuluft. – 1 Kombisensor (Temperatur und Feuchte) im Abluftstutzen. – Bis zu 4 externe Sensoren verschiedener Typen (CO2, VOC, Feuchte) anschließbar. – Multifunktionskontakt zur Ansteuerung von z.B. Sole-Erdwärmetauscher (ungeregelte Pumpe), Betriebs- und Störungsanzeige, Vorheiz- oder Nachheizregister, Außenklappen oder Kühlung. – Eingänge für sicherheitstechnische Abschaltung über 12 V-Kontakt oder 230 V-Kontakt (z.B. Rauchmelder, Feueralarm, differenzdrucklose Feuerstätte). – Zusätzlicher Tastereingang für Auslösung zeitbegrenzte Intensivlüftung (Stoßlüftung). – Erweiterbar über optionale Zusatzplatine ZP 1 zur Ansteuerung von:
3-Wege-Klappe (z.B. Luft-Erdwärmetauscher).
Einer geregelten Pumpe (z.B. Sole-Erdwärmetauscher).
Einer Luftklappe einer Zonenregelung.
Schaltkontakt-Verwendung für externes Nachheizregister. – Erweiterbar über optionale Zusatzplatine ZP 2 für:
Druckkonstanz der EC-Ventilatoren.
Differenzdruckgesteuerte Filterüberwachung. – Diverse Ein- und Ausgänge ermöglichen eine regelungstechnische Verbindung des Lüftungsgerätes mit einem anderen haustechnischen Gerät wie z.B. Wärmepumpe.Zulassungen und Zertifikate – Prüfbericht nach DIN EN 13141-7. – Hygienezertifikate für Gehäusematerial (EPP) und Wärmetauscher. – DIBt-Zulassung ist beantragt.Wärmetauscher/Wärmerückgewinnung – Hocheffizienter Enthalpie-Kreuzgegenstrom-Wärmetauscher. – Wärmerückgewinnung bis 86 % bei den L-Varianten und 91 % bei den Q-Varianten. – Feuchterückgewinnung bis 69 %. – Hygienezertifikat (keine Bakterien, Virenwachstum/Virenübergang) nach VDI 6022, Blatt 1. – Wärmetauscher mit Wasser reinigbar, antimikrobiell. – Kein Kondensatanschluss notwendig.Sommerschaltung – Eco-Betrieb: ECO Zuluft, ECO Abluft zur passiven Sommernachtskühlung.Frostschutz – Verhinderung des Wärmetauscher-Einfrierens bei tiefen Temperaturen durch Überwachung der Fortlufttemperatur. – Bei Frostgefahr wird der Außenluftvolumenstrom schrittweise reduziert. – V-Ausführungen: Frostschutz durch integriertes Vorheizregister.Ventilatoren – Vorwärts gekrümmte Radial-Ventilatoren in der Fortluft bzw. Außenluft. – Energieeffiziente EC-Gleichstrommotoren mit integrierter Volumenstromkonstanz-Regelung. – Möglichkeit der Druckkonstanz-Regelung über die optionale Zusatzplatine ZP 2. – 3 Lüftungsstufen von 40 m3/h bis 120 m3/h stufenlos einstellbar.Montagehinweise – Leichte, sehr zeitsparende Montage durch direktes Anschrauben des Gerätes an der Decke / Wand. – Gehäusedeckel leicht demontierbar über Schrauben. – Das Lüftungsgerät wird anschlussfertig geliefert. – Die Netzanschlussleitung (2,5 m) und die Steuerleitung (2 m) der Raumluftsteuerung RLS 1 WR sind bereits ab Werk im Lüftungsgerät verdrahtet.Artikel:WS 120 Trio QRV – Ausführung: Querdurchströmt, Abluft rechts, integriertes Vorheizregister – Fördervolumen: 40 m3/h – 120 m3/h – Drehzahl: 2200 1/min – SEC average: -38,03 kWh/(m2*a) – Energieeffizienzklasse: A – Spannungsart: Wechselstrom – Bemessungsspannung: 230 V – Netzfrequenz: 50 Hz / 60 Hz – SPI-Wert nach DIN EN 13141-7 (A7): 0,27 Wh/m3 – Leistungsaufnahme nach DIN EN 13141-7 (A7): 20 W – Stand-By-Leistungsaufnahme: < 1 W – IMax: 5 A – Schutzart: IP 00 – DIBT-Zulassung: beantragt – Einbauort: Wand / Decke – Systemart: zentral – Material: Kunststoff EPP/ verzinktes Stahlblech – Material Gehäuse: Kunststoff EPP – Material Wärmetauscher: Kunststoff – Farbe: schwarz / verkehrsweiß (RAL 9016) – Gewicht: 25 kg – Gewicht mit Verpackung: 28 kg – Filterklasse: ISO ePM10 >= 50 % (M5) / ISO ePM1 >= 60 % (F7) – Anschlussdurchmesser: 125 mm (Außenluft / Fortluft / Zuluft / Abluft), 75 mm (Zuluft / Abluft) – Breite: 600 mm – Höhe: 210 mm – Tiefe: 1000 mm – Breite mit Verpackung: 720 mm – Höhe mit Verpackung: 300 mm – Tiefe mit Verpackung: 1120 mm – Fördermitteltemperatur bei IMax: -20 °C bis 50 °C – Max. Wärmebereitstellungsgrad nach DIN EN 13141-7 (A7): 84 % – Wärmetauscherbauart: Enthalpie-Kreuz-Gegenstrom – Feuchterückgewinnung bei Enthalpie-Wärmetauscher nach DIN EN 13141-7 (A2): 69 % – Position Abluft: rechts – Bypass: nein – Vorheizregister: integriert – Enthalpie-Wärmetauscher: ja – Frostschutzschaltung: ja – Sommerschaltung: ECO-Abluft / ECO-Zuluft – Filterüberwachung: zeitgesteuert – Feuchteregelung: integriert – CO2-Regelung (optional): Trio CO2 E, Trio CO2 I – Luftqualitätsregelung (optional): Trio VOC E, Trio VOC I – KNX-Anbindung (optional): K-SM – MODBUS-Schnittstelle: integriert – Bedienteil im Lieferumfang: RLS 1 WR, App – Bedienteil (optional): RLS T2 WS, RLS G1 WS – Funkintegration EnOcean (optional): E-SM – Mobile Ansteuerung: ja – Schalldruckpegel Gehäuseabstrahlung: 30 dB / Abstand 1 m, Schallabsorption 10 m2 – Geeignet für Dachlüfter: nein – Geeignet für Wandaufbaulüfter: nein – Geeignet für Boxlüfter: nein – Geeignet für Zirkulationslüfter: nein – Geeignet für Rohrlüfter: nein – Geeignet für Zentrifugallüfter: nein – Geeignet für Wandeinbaulüfter: nein – Geeignet für Wohnhauslüfter: nein – Geeignet für Wärmerückgewinnungsanlagen: nein

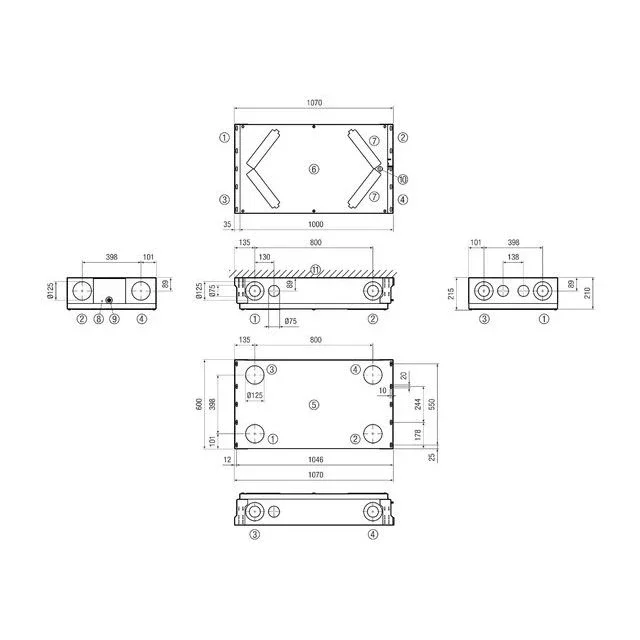

Technische Details Werkstoff des Gehäuses Kunststoff Material Wärmetauscher Kunststoff Schutzart (IP) IP00 Spannung 230 V Frequenz 50 Hz Energieeffizienzklasse (1253/2014/EU) A Höhe 210 mm Breite 600 mm Tiefe 1000 mm Gewicht 25 kg
