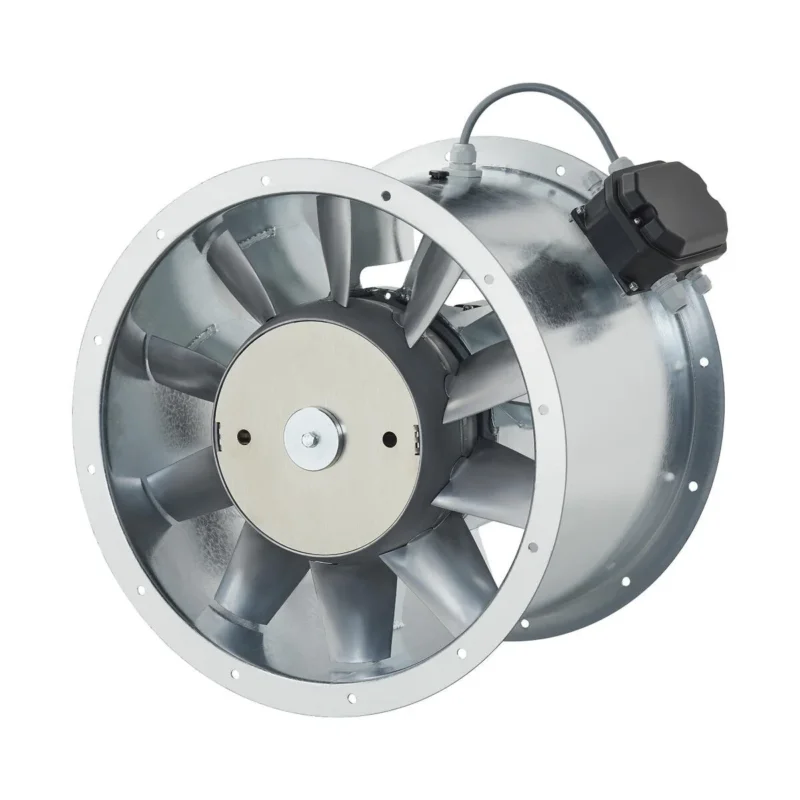

Helios Ventilatoren – Ventilator für Rohreinbau Mitteldruckventilator AMD450/4/20,8/3,1KW 3-PH 400V 50 Hz

Ventilator mit Direktantrieb, Luftförderrichtung vom Laufrad über Motor drückend. Für horizontale und vertikale Einbausituationen geeignet. Aufstellung unter normalen Witterungsbedingungen und mit bauseitigem Schutz vor Witterungseinflüssen im Freien möglich, das Eindringen von Niederschlagswasser ist auszuschließen. Zylindrisches Rohr als Ventilatorgehäuse, Ausführung aus Stahlblech mit beidseitig angeformtem Flansch, Lochbild nach DIN 24155 Blatt 3. Strömungstechnisch optimiertes Nachleitrad aus Stahlblech, eingebaut zur Druckerhöhung, für höchste Effizienz und maximale Wirkungsgradsteigerung. Oberflächenschutz durch Pulverbeschichtung in RAL 7015 (Farbe: Grau). Gehäuseklemmenkasten aus Kunststoff mit kundenseitiger Kabelverschraubung, außen an Ventilatorgehäuse auf separatem Halter angebracht. Axiales Laufrad mit zehn aerodynamisch profilierten Schaufeln aus Aluminiumguss. Laufrad direkt auf Motorwelle aufgesteckt. Vibrationsfreier Lauf durch dynamische Wuchtung nach Gütestufe G 6.3 VDI 2060 und DIN ISO 1940. Schaufeln im Stillstand stufenlos verstellbar. Drehstrom – Normmotor, Schutzart IP 55, direkt im Luftstrom angeordnet, serienmäßiger Kaltleiter PTC als Wicklungsschutz.

Technische Details Werkstoff des Gehäuses Stahl Luftmenge unbelastet 12380 m³/h Anschlussspannung 400 V Leistungsaufnahme 3,1 kW Mit thermischem Schutz ja Gleichstrommotor nein Indirekter Antrieb nein Elektrischer Anschluss Anschlussklemmen Schutzart (IP) IP54 Max. Lufttemperatur 60 °C Motor mit 2 Drehzahlen ja Geeignet für elektronische Steuerung ja Geeignet für Frequenzregelung nein Geeignet für Schwachstromregelung nein Geeignet für Traforegelung ja Polumschaltbar ja Länge 378 mm Durchmesser des Gehäuses 519 mm Kanaldurchmesser 450 mm Anschluss Flansch
