Walther Werke – Baustromverteiler Indus .u. Marktplatzvert. 83215700 mit Zählerplatz

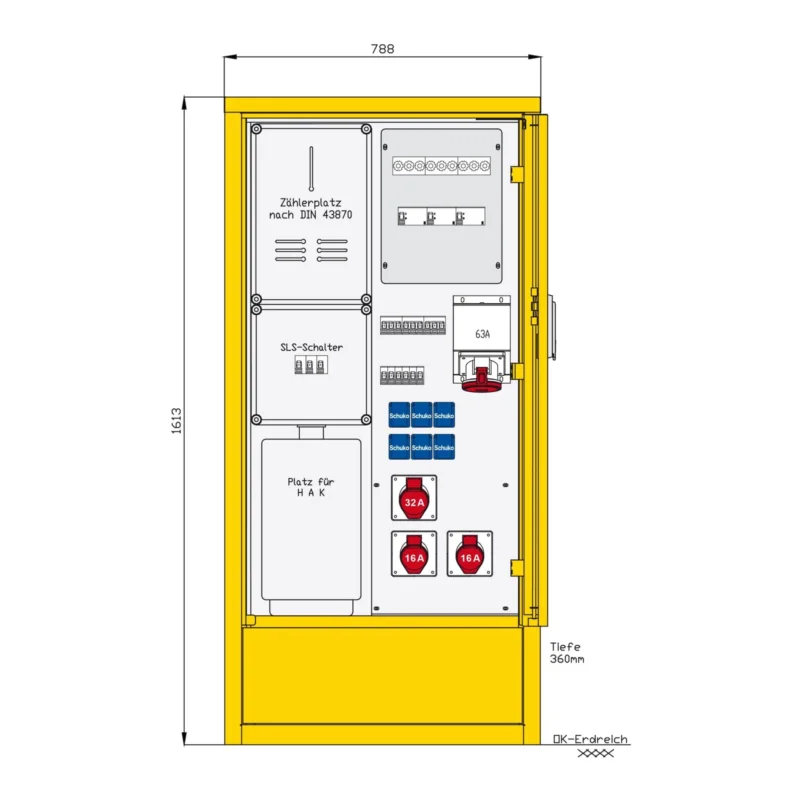

WALTHER Industrie- und MarktplatzverteilerGehäuse aus Edelstahl (Werkstoff 1.4301)mit Lackierung RAL 7032 -grau-mit Bodenflanschplatte und innenliegenden Bohrungen zur Befestigungmit Einfachtür und 3-Punkt-Stangenschloss sowie Schwenkhebelmit Profilhalbzylinder, Schließung G2123sowie Kunststoff-RegenschutzkappeEinbauten bis einschl. RCD-Schutzschalter schutzisoliertvordere Blende zur Montage abnehmbarKabelausführung bei geschlossener Tür möglichSchutzart: IP 44Größe ca.: 1600 x 785 x 360mm / H-B-TAnschluss:1 Platz für HAK 125A NH00 Größe ca.: 400 x 250mm / H x BMessung:1 SLS-Schalter 3P 100A Typ: HTN390E1 DS-Zählerplatz ohne Zähler nach DIN 43870/2Abgang / Absicherung:1 RCD-Schutzschalter 4P 63A/300mA -A- mit Sicherungselement 3P 63A D021 CEE-Anbaudose 63A 5P 400V 6h ohne Vorsicherung -direkt ab RCD-1 RCD-Schutzschalter 4P 63A/30mA -A- mit Sicherungselement 3P 63A D021 CEE-Anbaudose 32A 5P 400V 6h mit Leitungsschutzschalter (MCB) 3P 32A -C-2 CEE-Anbaudosen 16A 5P 400V 6h mit je 1 Leitungsschutzschalter (MCB) 3P 16A -C-1 RCD-Schutzschalter 4P 40A/30mA -A- mit Sicherungselement 3P 35A D026 Schutzkontaktsteckdosen 16A 2P 230V mit je 1 Leitungsschutzschalter (MCB) 1P 16A -B-

Technische Details Ausführung Verteilerschrank Bemessungsspannung 230/400 V Bemessungsstrom 100 A Anschlussleistung 69 kVA Anzahl der CEE-Steckdosen 16 A / 400 V / 5-polig 2 Anzahl der CEE-Steckdosen 32 A / 400 V / 5-polig 1 Anzahl der CEE-Steckdosen 63 A / 400 V / 5-polig 1 Anzahl der SCHUKO-Steckdosen 6 Anzahl der Zählerfelder 1 Hauptschalter sonstige Hauptschalter-Bemessungsstrom 100 A Anzahl der Pole Hauptschalter 3 Anzahl der Leitungsschutzschalter 9 Fehlerstrom-Typ A Anzahl der Fehlerstrom-Schutzschalter 30 mA 2 Anzahl der Fehlerstrom-Schutzschalter 300 mA 1 Notschalter nein Schutzart (IP) IP44 Geeignet nach IEC/EN 61439-4 nein Werkstoff des Gehäuses sonstige Breite 788 mm Höhe 1613 mm Tiefe 360 mm
