WAGO – Leiterplattensteckverbinder THR-Stiftleiste Lötstift 231-16#4050821042631 1,2×1,2,gerade,sw − 100 Stück

THR-Stiftleiste
Lötstift 1,2 x 1,2 mm
gerade
Rastermaß 5 mm
9-polig
schwarz

Stiftleiste Serie 231 mit Lötstiftabmessungen 1,2 x 1,2 mm

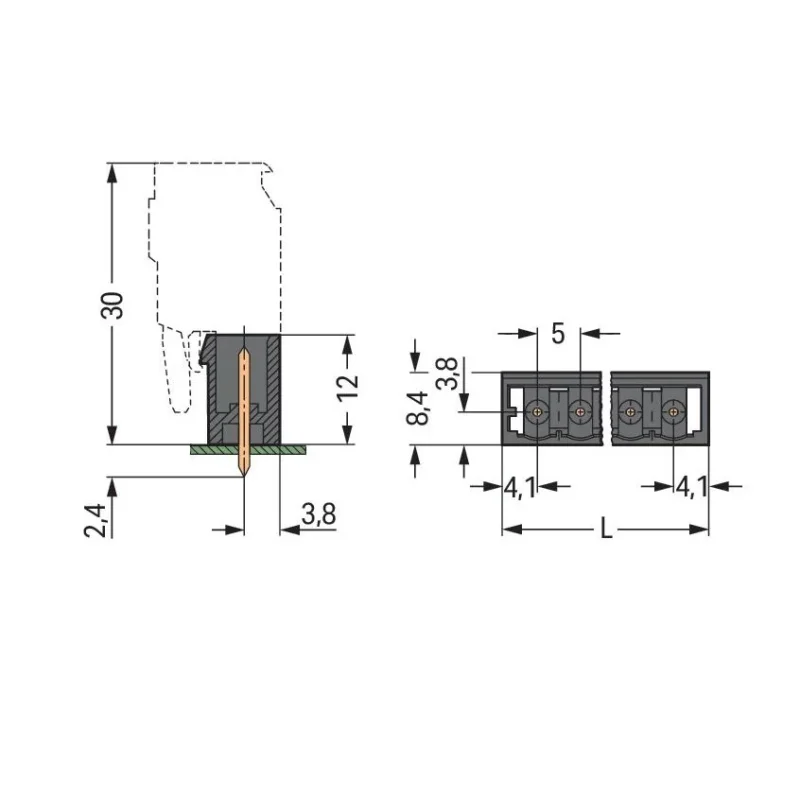

Die Stiftleiste hat die Artikelnummer 231-169/001-000/105-604 und bietet eine saubere ordentliche Elektroinstallation. Mit unseren Leiterplatten-Steckverbindern erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Die Maße sind in Breite x Höhe x Tiefe (48,2 x 14,4 x 8,4) mm. Für die Oberfläche der Kontakte wurde Zinn eingesetzt. Das MCS &quot
Multi Connection System&quot
von WAGO ist ein vielfältiges Steckverbindersystem für Ihre durchgängige Systemverdrahtung. Es ermöglicht Ihnen eine vereinfachte Verdrahtung in der Kabelvorkonfektionierung und auf Geräten durch zwei Betätigungsrichtungen für die CAGE CLAMP®-Varianten. Der Leiterplatten-Steckverbinder wird mittels THR auf die Platine gelötet.

Technische Details Verbindungsart flexibler Leiterplattenverbinder Steckverbinderausführung freier Steckverbinder Kontaktausführung Stift Polzahl 9 Anzahl der Steckkontaktreihen 1 Rastermaß der Kontakte 5 mm Rastermaß der Anschlüsse 5 mm Winkel Leiterplatte/Kontakt 90° (vertikal nach oben) Bemessungsstrom In 16 A Bemessungsspannung 320 V Bemessungsstoßspannung 4 kV Überspannungskategorie III Verschmutzungsgrad 2 Werkstoff der Kontaktbeschichtung Zinn Ausführung des elektrischen Anschlusses THR-Anschluss Länge des Pins 2,4 mm Geeignet für Leiterplattendicke 1,5 mm Werkstoff des Isolierkörpers Thermoplast Gehäusefarbe schwarz Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0 Betriebstemperatur -60..100 °C Art der Leiterplattenbefestigung Anschlusskontakt Befestigungsart löten Art der Banderolierung ohne
