WAGO – Leiterplattensteckverbinder THR-Stiftleiste Lötstift 2092-3702/200-000 1,4 mm,gerade,sw − 400 Stück

THR-Pinstrip
Lötstift Ø 1,4 mm
gerade
Rastermaß 7,5 mm
2-polig
schwarz

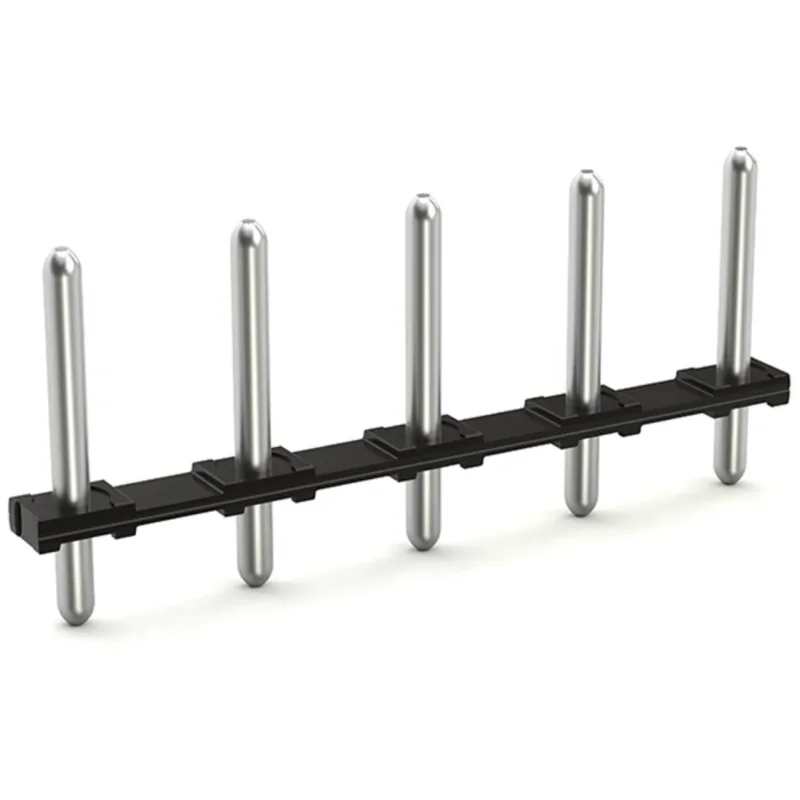

Stiftleiste Serie 2092 mit Rastermaß 7,5 mm

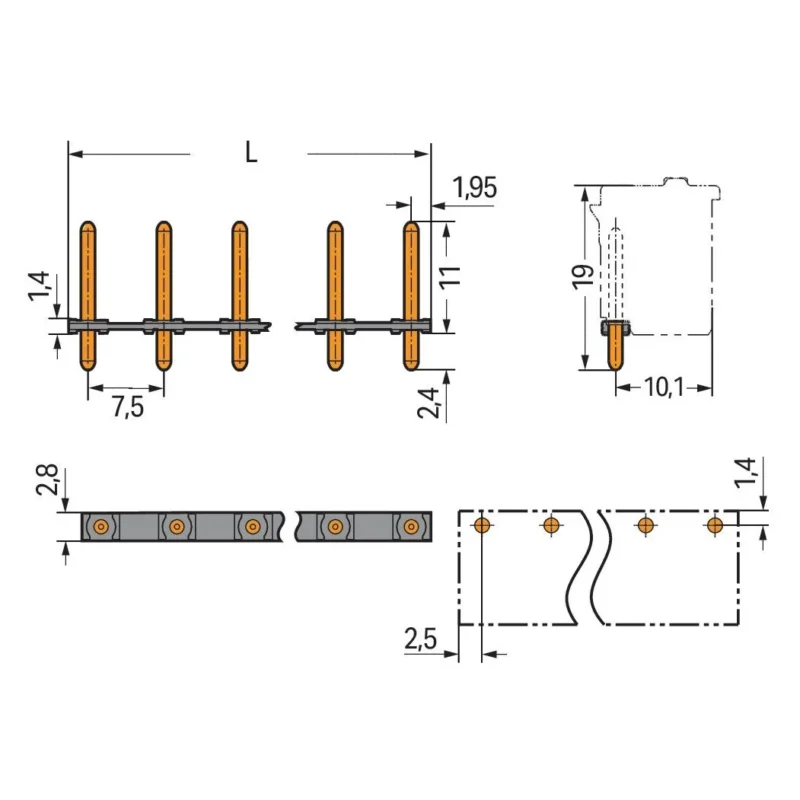

Die Stiftleiste (Artikelnummer 2092-3702/200-000) bietet eine reibungslose Elektroinstallation. Mit unseren Leiterplatten-Steckverbindern erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig Verwendung finden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Die Maße sind in Breite x Höhe x Tiefe (17,9 x 13,4 x 2,8) mm. Die Kontaktoberfläche besteht aus Zinn. picoMAX® ist das kompakte Steckverbindersystem mit innovativem Design. Es nutzt die Kontaktkraft einer einzigen Cr-Ni-Stahlfeder gleich doppelt sowohl für den Anschluss des Leiters als auch für die Kontaktierung des Steckerstiftes. Der Leiterplatten-Steckverbinder wird mittels THR verlötet.

Technische Details Verbindungsart flexibler Leiterplattenverbinder Steckverbinderausführung freier Steckverbinder Kontaktausführung Stift Polzahl 2 Anzahl der Steckkontaktreihen 1 Rastermaß der Kontakte 7,5 mm Rastermaß der Anschlüsse 7,5 mm Winkel Leiterplatte/Kontakt 90° (vertikal nach oben) Bemessungsstrom In 16 A Bemessungsspannung 630 V Bemessungsstoßspannung 6 kV Überspannungskategorie III Verschmutzungsgrad 2 Werkstoff der Kontaktbeschichtung Zinn Ausführung des elektrischen Anschlusses Lötanschluss Durchmesser Anschlusspin 1,4 mm Länge des Pins 2,4 mm Werkstoff des Isolierkörpers Thermoplast Gehäusefarbe schwarz Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0 Betriebstemperatur -60..100 °C Art der Leiterplattenbefestigung Anschlusskontakt Befestigungsart löten Art der Banderolierung ohne
