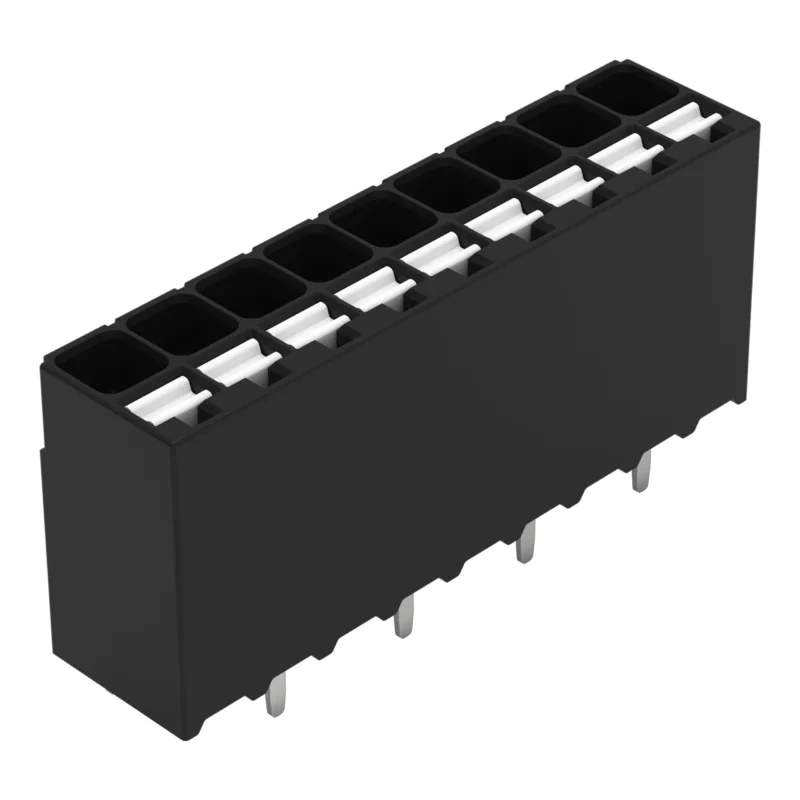

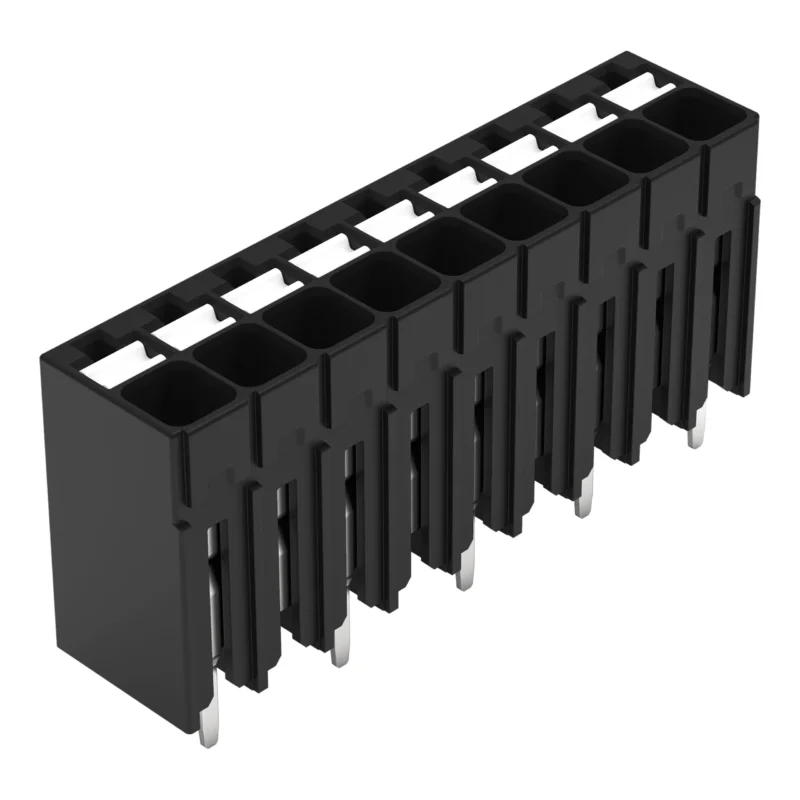

WAGO – Leiterplattenklemme THR-Leiterplattenklemme 2086-1129 Drücker,1,5mm²,sw − 96 Stück

THR-Leiterplattenklemme
Drücker
1,5 mm²
Rastermaß 3,5 mm
9-polig
Push-in CAGE CLAMP®
schwarz

Leiterplattenklemme Serie 2086 mit Rastermaß 3,5 mm

Bei dieser Leiterplattenklemme mit der Artikelnummer 2086-1129 steht ein schneller und sicherer Anschluss im Fokus. Mit unseren Leiterplattenklemmen erhalten Sie ein ganzheitliches Steckverbindersystem, das vielseitig verwendet werden kann: als Leiterplatten-Steckverbinder, als Durchführungssteckverbinder, als fliegende Steckverbindung für verschiedene Montagearten oder als Steckverbinder auf Reihenklemmen. Bei dieser Leiterplattenklemme ist für den Leiteranschluss eine Abisolierlänge im Bereich von 8 bis 9 mm nötig. Bei diesem Produkt wird die Push-in CAGE CLAMP®-Technologie eingesetzt. Mit der Push-in CAGE CLAMP® Anschlusstechnik wird der Anschluss aller Leiterarten perfekt. Durch den Zusatznutzen des direkten Steckens können Leiter mit ausreichender Knicksteifigkeit sowie feindrähtige Leiter mit Aderendhülse ohne Werkzeug gesteckt werden. Die Maße sind in Breite x Höhe x Tiefe (32,2 x 16 x 7,8) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme geeignet für Leiterquerschnitte von 0,14 mm² bis 1,5 mm². Die Kontaktoberfläche besteht aus Zinn. Durch einen Drücker wird diese Leiterplattenklemme betätigt. Die Leiterplattenklemme wird mittels THR auf die Platine gelötet. Der Leiter wird im Winkel von 90 ° zur Oberfläche eingeführt.

Technische Details Höhe 13,6 mm Anzahl der elektrischen Anschlüsse 9 Anzahl der Etagen 1 Rastermaß der Anschlüsse 3,5 mm Winkel Leiterplatte/Leiteranschluss 90° (vertikal nach oben) Bemessungsstrom In 17,5 A Bemessungsspannung 320 V Bemessungsstoßspannung 4 kV Überspannungskategorie III Verschmutzungsgrad 2 Anschlussart Leiter Federzuganschluss Anschließbarer Leiterquerschnitt eindrähtig 0,14..1,5 mm² Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0,25..1,5 mm² Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0,14..1,5 mm² Anschließbarer Leiterquerschnitt mehrdrähtig 0,14..1,5 mm² Anschlussart Leiterplatte THR-Anschluss Werkstoff der Anschlussoberfläche Zinn Länge des Pins 2,4 mm Werkstoff des Isolierkörpers Thermoplast Gehäusefarbe schwarz Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0 Betriebstemperatur -60..105 °C Art der Leiterplattenbefestigung Anschlusskontakt Befestigungsart löten Art der Banderolierung ohne
