WAGO – Leiterplattenklemme Hebel 2616-3104/020-000 16mm²,grau − 25 Stück

Leiterplattenklemme
Hebel
16 mm²
Rastermaß 10 mm
4-polig
Push-in CAGE CLAMP®
grau

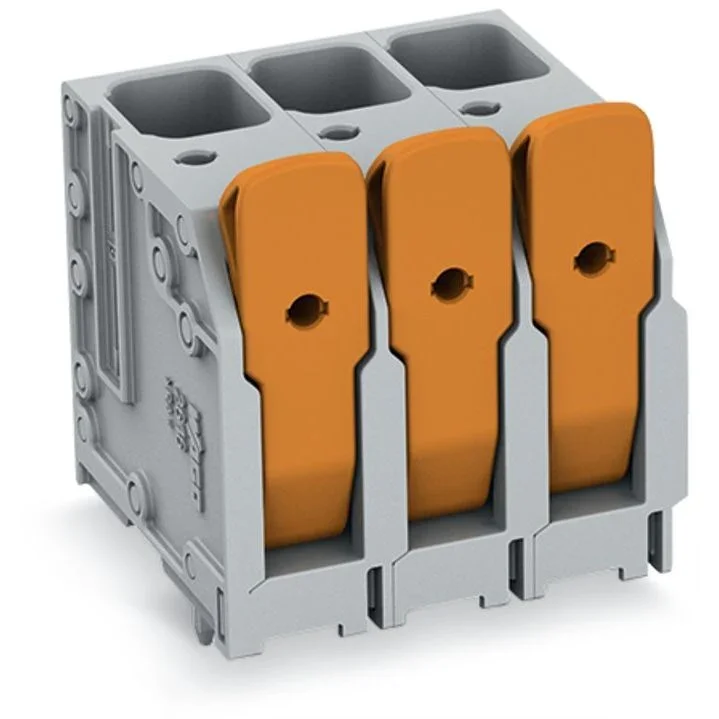

Leiterplattenklemme Serie 2616 mit Push-in CAGE CLAMP®

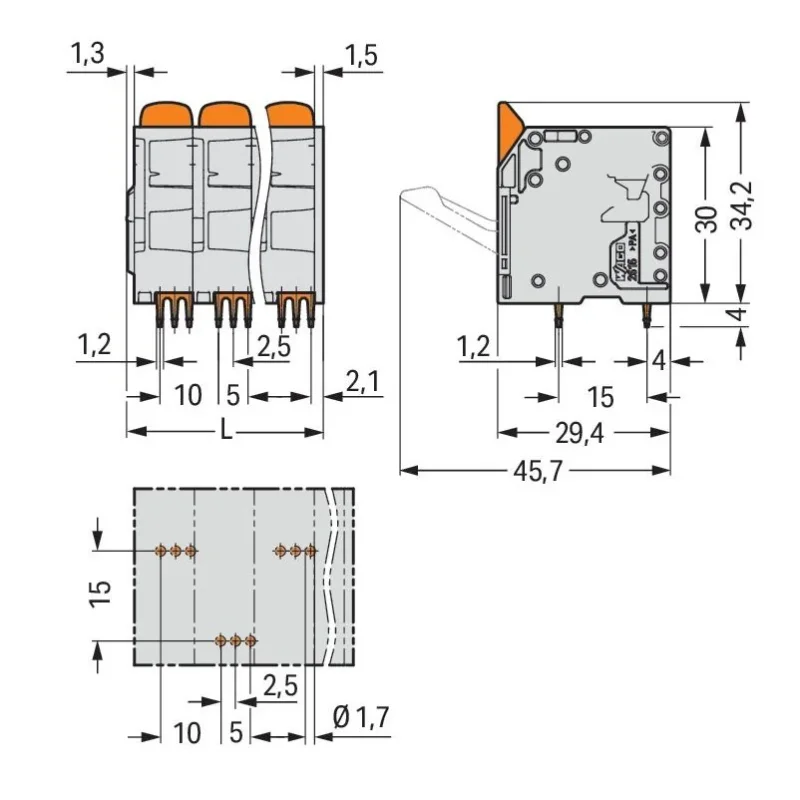

Die Leiterplattenklemme hat die Artikelnummer 2616-3104/020-000 und ermöglicht einen schnellen und sicheren Anschluss. Setzen Sie beim Design-In Ihres Gerätes auf erprobte Sicherheit: Mit Leiterplattenklemmen haben Sie diverse Verwendungsmöglichkeiten. Diese Leiterplattenklemme benötigt für den Leiteranschluss eine Abisolierlänge zwischen 18 und 20 mm . Dieses Produkt ist mit der Push-in CAGE CLAMP®-Technologie ausgestattet. Push-in CAGE CLAMP® ist der wartungsfreie Universalanschluss für alle Leiterarten mit dem Zusatznutzen des direkten Steckens: Push-in. Starre Leiter sowie feindrähtige Leiter mit Aderendhülse können ohne Werkzeug direkt gesteckt werden. Eine Vorbehandlung der Leiter, z.B. durch das Aufcrimpen von Aderendhülsen, ist nicht erforderlich. In Breite x Höhe x Tiefe sind die Abmessungen (42,8 x 38,2 x 29,4) mm. In Abhängigkeit von der Leiterart ist die Leiterplattenklemme ausgelegt für Leiterquerschnitte von 0,75 mm² bis 16 mm². Die Kontaktoberfläche besteht aus Zinn. Diese Leiterplattenklemme wird durch einen Hebel betätigt. Die Leiterplattenklemme wird mittels THT auf die Platine gelötet. Der Leiter wird im Winkel von 90 ° zur Platine eingeführt.

Technische Details Höhe 34,2 mm Anzahl der elektrischen Anschlüsse 4 Anzahl der Etagen 1 Rastermaß der Anschlüsse 10 mm Winkel Leiterplatte/Leiteranschluss 90° (vertikal nach oben) Bemessungsstrom In 76 A Bemessungsspannung 1000 V Bemessungsstoßspannung 8 kV Überspannungskategorie III Verschmutzungsgrad 2 Anschlussart Leiter Federzuganschluss Anschließbarer Leiterquerschnitt eindrähtig 0,75..16 mm² Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse 0,75..16 mm² Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse 0,75..25 mm² Anschließbarer Leiterquerschnitt mehrdrähtig 0,75..16 mm² Anschlussart Leiterplatte Lötanschluss Werkstoff der Anschlussoberfläche Zinn Länge des Pins 4 mm Werkstoff des Isolierkörpers Thermoplast Gehäusefarbe grau Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0 Betriebstemperatur -60..105 °C Art der Leiterplattenbefestigung Anschlusskontakt Befestigungsart löten Art der Banderolierung ohne
