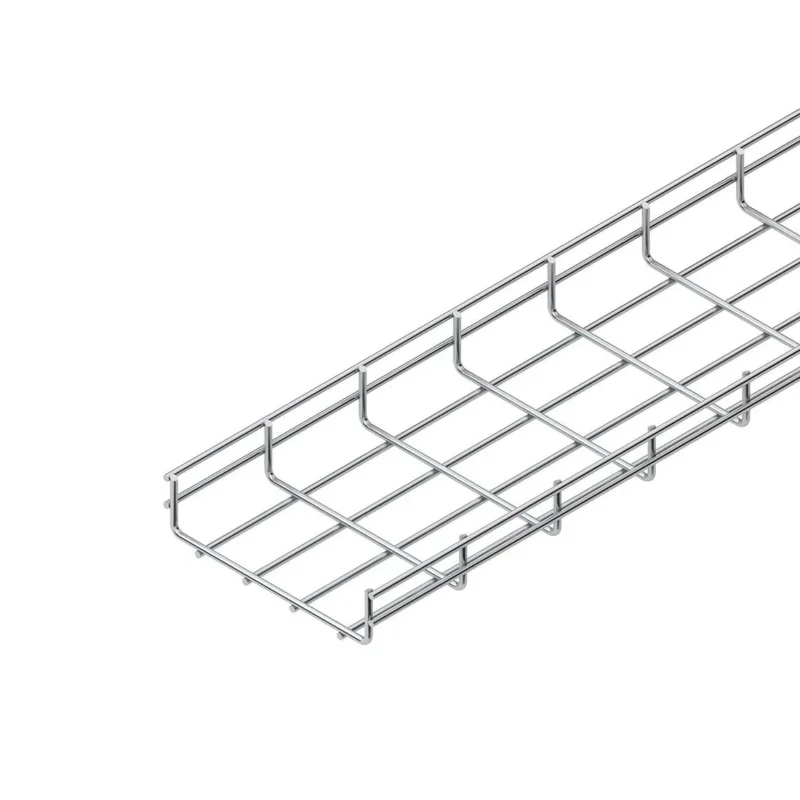

Niedax – Gitterrinne U-förmig MTS 54.200 V 54x200x3000mm − 3 Meter

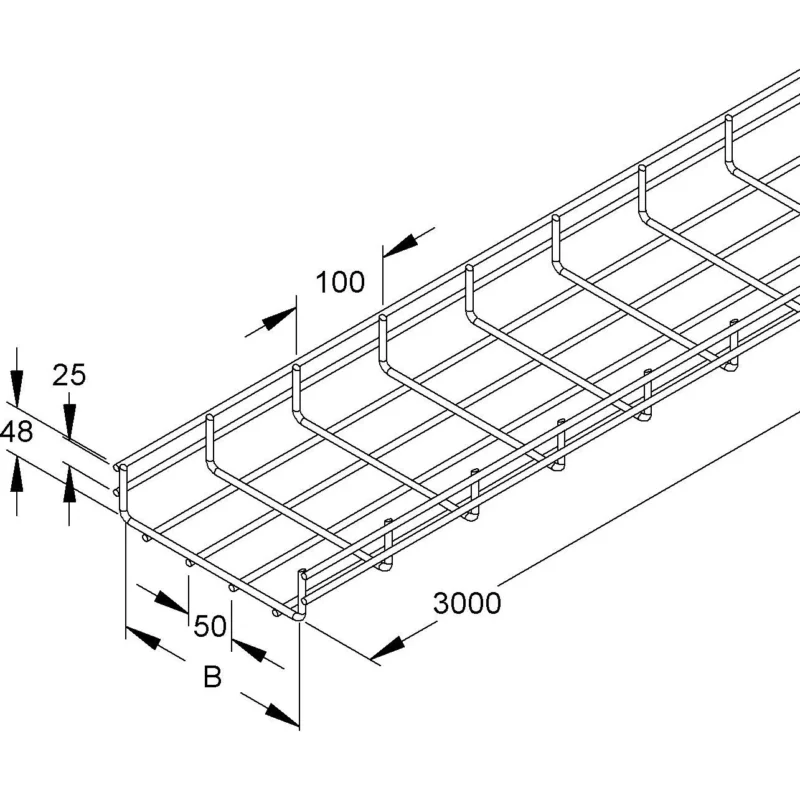

Gitterrinne nach DIN EN 61537, U-förmig, aus Stahldrähten, punktgeschweißt, ohne Verbinder. Verbinder MTSCO 6 bitte gesondert bestellen. Für eine optimale Belastung der Gitterrinne beachten Sie hierzu bitte die Angaben zu Anzahl sowie die genaue Positionierung der Verbinder. Abmessungen (ca. Maße) NennMaße H x B (innen) : 54 x 200 mm Längsdraht-Ø : 6,0 mm Bodenlängsdrahtabstand : 50 mm Querdraht-Ø : 6,0 mm Querdrahtabstand : 100 mm Lieferlänge L : 3000 mm Nutzbarer Querschnitt : 10220 mm² Werkstoff : Stahl, galvanisch verzinkt nach DIN EN ISO 19598, blaupassiviert

Technische Details Profilform U-Form Breite 200 mm Höhe 54 mm Länge 3000 mm Arbeitslänge 3000 mm Drahtdurchmesser Längsseite 6 mm Drahtdurchmesser Querseite 6 mm Nutzbarer Querschnitt 10220 mm² Integrierte Trennwand ohne Ausführung ohne Verbinder Art des Verbinders geschraubt Geeignet für Funktionserhalt nein Werkstoff Stahl Werkstoffgüte sonstige Oberflächenschutz galvanisch/elektrolytisch verzinkt Gewicht 2,47 kg/m Belastungstesttyp nach IEC 61537 Typ III Einsatztemperatur -20..120 °C Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,0 m 735 N/m Sichere Arbeitslast nach IEC 61537 bei Stützabstand 2,5 m 550 N/m Sichere Arbeitslast nach IEC 61537 bei Stützabstand 3,0 m 400 N/m
