Niedax – Bogen für Kabelrinne GFK-Bogen 90Grad KKB 80.600 Groß

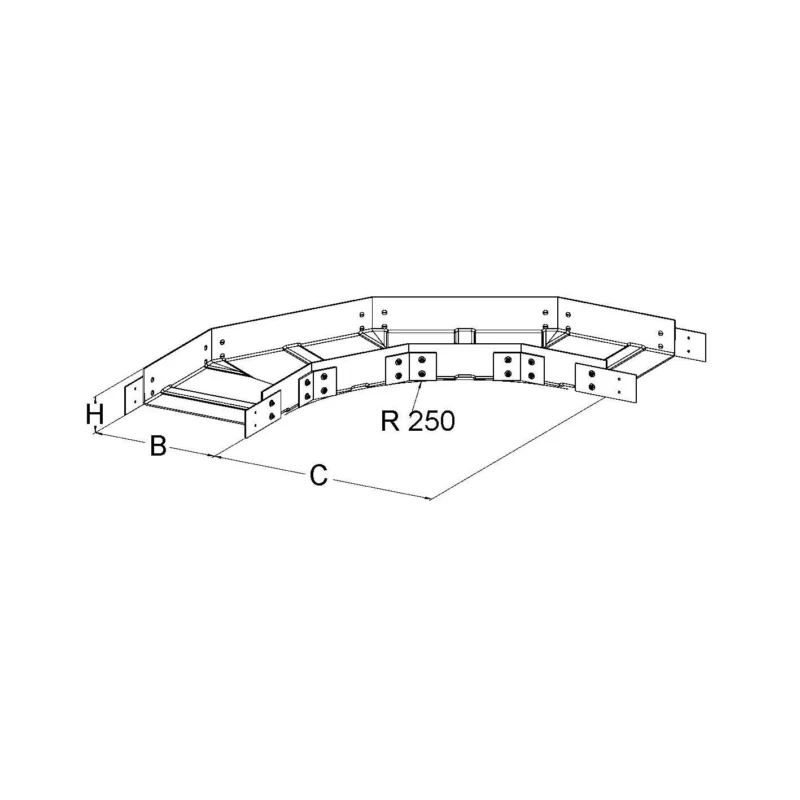

GFK-Bogen 90°, groß, gepresst, mit ungelochten Seitenholmen, mit integrierten gelochten Verbinderlaschen und mit querverlaufenden Verstärkungen (5 mm), zur Herstellung von horizontalen 90° Eckverbindungen von Kabelrinnen, anteilmäßiges Befestigungszubehör bitte gesondert bestellen, halogenfrei. Bei der Montage ist darauf zu achten, dass der Bogen an jedem Kabelrinnenzugang mit Auslegern unterstützt wird. Ist die Breite > 400 mm, sollte eine zusätzliche mittlere Unterstützung vorgesehen werden. Um eine ordnungsgemäße Montage zu gewährleisten, müssen die Verbinder an jedem Kabelrinnenzugang mit 2 FKM 6X16 E4 verschraubt sein (bitte gesondert bestellen). Artikel auch in …AC (Harzmischung mit Acrylharz) lieferbar. Verwendung für : GFK-Kabelrinne KK 80… GFK-Kabelrinne KKL 80… Abmessungen (ca. Maße) H x B : 80 x 595 mm Innenholmradius R : 250 mm Werkstoff : UP-GF (glasfaserverstärkter Polyester) Farbton : kieselgrau RAL : 7032 (ähnlich)

Technische Details Richtungsänderung horizontal Winkel 90° Bauform Bogen starr Bogenausführung glatter Bogen Mit Oberteil nein Innenradius 250 mm Kabelrinnenhöhe 80 mm Kabelrinnenbreite 600 mm Materialstärke 5 mm Seitenlochung nein Montagelochung im Boden nein NATO-Lochbild nein Ausführung integrierter Verbinder Geeignet für Funktionserhalt nein Werkstoff Kunststoff Rostfreier Stahl, gebeizt nein Werkstoffgüte GFK Oberflächenschutz sonstige Einsatztemperatur -80..130 °C Farbe grau RAL-Nummer 7032
