Maico – Wohnungslüftungsgerät mit Wärmerückgewinnung Einfamilienhaus Raumluft-System WS 170 KBRET Bypass re bis 130m2

Bypass-Ausführung – Bypass-Ausführung mit Vorheizregister, Bypass, schalloptimiertem Gehäuse mit Zusatzdämmung und Enthalpie-Wärmetauscher. – Gerät als Rechtsausführung. – ISO Coarse 80 % (G4) Filter in der Abluft und ISO ePM1 55 % (F7) Pollenfilter in der Außenluft. – Patentierter automatischer 100% Bypass zur passiven Sommernachtskühlung mit einstellbarer minimaler Zuluft-Temperaturbegrenzung.Kurzbeschreibung – Zentrales kompaktes sehr leises Wohnungslüftungsgerät mit Wärmerückgewinnung. – Zur kontrollierten Be- und Entlüftung. – Hocheffizientes Lüftungsgerät erreicht Energieeffizienzklasse A. – Besonders geeignet für modernen Neubau und Sanierungen (z.B. Wohnungen). – Das schmale Lüftungsgerät (Breite: 59,5 cm) ist auch besonders prädestiniert für den Kücheneinbau. – KfW-Förderfähigkeit und NRW-Förderung sind gegeben. – Leichte, sehr zeitsparende Montage mit der im Lieferumfang enthaltenen Wandhalterung. – Eine Filterkaskade (ISO Coarse 80 % (G4) / ISO ePM1 55 % (F7)) in der Außenluft ist möglich zur Filterstandzeit-Erhöhung. – Alle Geräte sind ausgestattet mit hochmodernen Kreuzgegenstrom-Wärmetauschern, bzw. Enthalpie-Wärmetauschern mit Hygienezertifikaten nach VDI 6022, Blatt 1. – Vollkommene Trennung der Abluft-/ Zuluftführung im gesamten Gerät. Dadurch wird unerwünschter Umluftbetrieb verhindert. Viren (z.B. Corona-Virus) und Bakterien werden somit nicht übertragen. – Raumluftsteuerung RLS 1 WR im Lieferumfang. – Alle Wohnungslüftungsgeräte sind per APP (Maico@home) ansteuerbar. – Serienmäßiger USB-Anschluss zur Inbetriebnahme, Steuerungs-Update und Service. – Alle Geräte sind ausgestattet mit hochenergieeffizienten Ventilatoren in EC-Technologie. – Die integrierte /automatische Volumenstromkonstanz-Regelung sorgt für eine dauerhafte Einhaltung des eingestellten Volumenstromes unter sämtlichen Betriebsbedingungen (z.B. Filterverschmutzung, Luftventil-Einstellungen). Somit ergibt sich auch eine einfachere Inbetriebnahme / Luftmengen-Einmessung an den Ventilen. – Serienmäßig integrierter Kombisensor (Feuchte / Temperatur) in der Abluft ermöglicht einen bedarfsgeführten Lüftungsbetrieb sowie eine intelligente Frostschutz- und Entfeuchtungsstrategie (Überfeuchtungsschutz). – Alle Geräte zeichnen sich aus durch eine an den wirklichen Bedarf angepasste Frostschutzstrategie. – 2 Eingangskontakte (12 V und 230 V) sind vorhanden für z.B. sicherheitstechnische Abschaltungen. – Diverse Ein-/ Ausgänge ermöglichen eine regelungstechnische Verbindung zu anderen haustechnischen Geräten z.B. Wärmepumpe. – Integrierte MODBUS-Schnittstelle (TCP/IP und RTU) für Integration in die Gebäudeleittechnik. – Das optionale Steckmodul K-SM ermöglicht die Integration in die KNX-Gebäudesysteme. – Das optionale Steckmodul E-SM ermöglicht die Integration in EnOcean-Systeme. – Optionale Zusatzplatinen ZP 1 und ZP 2 für Erweiterungsfunktionen wie z.B. Druckkonstanz-Regelung der EC-Ventilatoren, Zonenklappe, Sole-Erdwärmetauscher (geregelte Pumpe), Filterdifferenzdruckmessung. – Maximale Geräte-Flexibilität durch verschiedenste Ausstattungs-/ Anschlussmöglichkeiten. – Moderne Geräte-Modultechnik ermöglicht eine einfache Nachrüstbarkeit (z.B. Vorheizung, Bypass) sowie hohe Benutzerfreundlichkeit für Service und Wartung.Gehäuse – Pulverbeschichtetes Stahlblechgehäuse. – Farbe: Verkehrsweiß, ähnlich RAL 9016. – Schalloptimiertes Gehäuse mit Zusatzdämmung bei Geräten mit Bypass B. – Filterwechsel einfach ohne Werkzeug möglich. – Gehäusedeckel über Schnellspannverschlüsse aufklappbar. – Dichtes wärmebrückenfreies Innengehäuse aus temperaturbeständigem, schall- und wärmedämmendem EPP-Material (durchschnittliche Wandstärke 42 mm). – EPP-Gehäuse mit sehr guten hygienischen/nicht hygroskopische Eigenschaften. – Material geprüft vom Institut für Lufthygiene nach VDI 6022. – Kondensatwanne im EPP-Gehäuse integriert. – Geräteoberfläche und Geräte-Innengehäuse sind einfach zu reinigen. – Kondensatablauf (3/4-Schlauchanschluss oder Ablaufrohr Ø 28 mm) am Geräteboden. – Anschluss an einen Siphon.Filter – Bei den Geräten WS 170 R/L und WS 170 RET/LET werden ISO Coarse 80 % (G4) Filter in der Abluft und Außenluft eingesetzt. – Bei den Geräten WS 170 KR/KL, WS 170 KRET/KLET, WS 170 KBR/KBL, WS 170 KBRET/KBLET ISO Coarse 80 % (G4) Filter in der Abluft und ISO ePM1 55 % (F7) Pollenfilter in der Außenluft. – Optional Filterkaskade (ISO Coarse 80 % (G4) / ISO ePM1 55 % (F7)) in der Außenluft möglich zur Filterstandzeit-Erhöhung. – Werkzeugloser Filtertausch.Bedienung – Betriebsfertig mit Ein-/Ausschalter. – Bedienteil RLS 1 WR im Lieferumfang, 4 Luftstufen, Filterwechselanzeige, Störungsanzeige. – Weitere Bedienteile können parallel angeschlossen werden. – Mobile Bedienung mittels APP (Maico@home).
Bedarfsgeführter Automatikbetrieb / Zeitgesteuerter Automatikbetrieb
Manueller Betrieb / AUS
ECO-Betrieb Zuluft oder ECO-Betrieb Abluft
Filterabfragen, Fehlermeldungen – Optionales Touchscreen-Bedienteil RLS T2 WS für die Einstellung von:
2 Automatikbetriebsarten (Auto Sensor / Auto Zeit)
4 manuellen Betriebsarten (ECO-Abluft / ECO-Zuluft / MANUELL / AUS)
komplette Inbetriebnahme der Wärmerückgewinnungsgeräte möglich – Optionales Design-Bedienteil RLS G1 WS:
EIN/AUS
5 Stufen
Automatikbetrieb
ECO-Zuluft, ECO-Abluft
Filterwechsel- und Störungsanzeige – USB-Anschluss für Service/Inbetriebnahme – kostenlose MAICO-Inbetriebnahmesoftware. – Netzwerkeinbindung über integrierte LAN-Schnittstelle. – Smart-Home ready (z.B. Loxone über Modbus TCP/IP). – Modbus TCP/IP und RTU serienmäßig integriert. – Optionales KNX-Steckmodul K-SM für Einbindung in die Gebäudeleittechnik www.knx.org. – Optionales EnOcean-Steckmodul E-SM für die Geräteintegration in die EnOcean-Welt www.enocean-allinace.org.Steuerung – Serienmäßige bedarfsgeführte Volumenstromregelung (maßgebender Feuchtewert). – Stufenlose bedarfsgeführte Anpassung der Luftmengen. – Integrierte Überfeuchtungsschutz-Funktion. – 3 Temperatursensoren in der Außen-, Fort- und Zuluft. – 1 Kombisensor (Temperatur und Feuchte) im Abluftstutzen. – Bis zu 4 externe Sensoren verschiedener Typen (CO2, VOC, Feuchte) anschließbar. – Eingänge für sicherheitstechnische Abschaltung über 12 V-Kontakt oder 230 V-Kontakt (z.B. Rauchmelder, Feueralarm, differenzdrucklose Feuerstätte). – Zusätzlicher Tastereingang für Auslösung zeitbegrenzte Intensivlüftung (Stoßlüftung). – Erweiterbar über optionale Zusatzplatine ZP 1 zur Ansteuerung von:
3-Wege-Klappe (z.B. Luft-Erdwärmetauscher)
einer geregelten Pumpe (z.B. Sole-Erdwärmetauscher)
einer Luftklappe einer Zonenregelung
Schaltkontakt-Verwendung für externes Nachheizregister – Erweiterbar über optionale Zusatzplatine ZP 2 für:
Druckkonstanz der EC-Ventilatoren
Differenzdruckgesteuerte Filterüberwachung – Diverse Ein- und Ausgänge ermöglichen eine regelungstechnische Verbindung des Lüftungsgerätes mit einem anderen haustechnischen Gerät wie z.B. Wärmepumpe.Zulassungen und Zertifikate – DiBt-Zulassung: alle WS 170-Geräte (Ausnahme: WS 170 .. ET Varianten). – PHI-Zertifikat: WS 170 KR, WS 170 KL, WS 170 KBR, WS 170 KBL. – Prüfbericht nach DIN EN 13141-7. – Zertifikat nach Schweizer energie-cluster.ch. – Hygienezertifikate für Gehäusematerial (EPP) und Wärmetauscher. – Eintragung in TZWL- Bulletin.Wärmetauscher/Wärmerückgewinnung – Hocheffizienter Kreuzgegenstrom-Wärmetauscher aus Kunststoff (PS). – Wärmerückgewinnung bis 95 %. – Feuchterückgewinnung bis 66 % (bei ET-Geräten). – Hygienezertifikat (keine Bakterien, Virenwachstum/Virenübergang) nach VDI 6022, Blatt 1. – Wärmetauscher mit Wasser reinigbar, antimikrobiell. – Geräte mit Enthalpie-Wärmetauschern benötigen keinen Kondensatanschluss.Bypass – In den B-Gerätevarianten enthalten. – Patentierter automatischer 100% Bypass zur passiven Sommernachtskühlung mit einstellbarer minimaler Zuluft Temperaturbegrenzung.Frostschutz – Verhinderung des Wärmetauscher-Einfrierens bei tiefen Temperaturen. – Höchst-energieeffiziente Frostschutzfunktion bei K-Geräteausführungen über bedarfsgeregeltes, leistungsmoduliertes elektrisches PTC-Vorheizregister. – Bei Nicht-K-Geräteausführungen durch Zuluftventilator-Abschaltung. – Empfehlung: Bei Nicht-K-Geräteausführungen die Wärmerückgewinnung mit einem Sole-Wärmetauscher kombinieren.Ventilatoren – Vorwärts gekrümmte Radialventilatoren in der Außenluft, bzw. Fortluft. – Energieeffiziente EC-Gleichstrommotoren mit integrierter Volumenstromkonstanz-Regelung. – Möglichkeit der Druckkonstanz-Regelung über die optionale Zusatzplatine ZP 2. – 4 Lüftungsstufen von 40 m3/h bis 160 m3/h stufenlos einstellbar.Montagehinweise – Leichte, sehr zeitsparende Montage mit der im Lieferumfang enthaltenen Wandhalterung. – Gehäusedeckel leicht demontierbar über praktische Magnetverschlüsse. – Zu- und abluftseitig Schalldämpfer vorsehen. – Anmerkung: Alle Geräte-Varianten (z.B. K) lassen sich im Nachhinein noch in andere Geräte-Varianten (z.B. KRET) durch optionale Komponenten umrüsten.Artikel:WS 170 KBRET – Ausführung: Bypass-Ausführung rechts – Anzahl Lüftungsstufen: 4 – Fördervolumen: 40 m3/h – 160 m3/h – Volumenstromkonstant: ja – SEC average: -36,5 kWh/(m2*a) – Energieeffizienzklasse: A – Spannungsart: Wechselstrom – Bemessungsspannung: 230 V – Netzfrequenz: 50 Hz / 60 Hz – SPI-Wert nach DIN EN 13141-7 (A7): 0,28 Wh/m3 – Leistungsaufnahme: 21 W – 80 W – Bei 100 Pa Gegendruck – Leistungsaufnahme nach DIN EN 13141-7 (A7): 36 W – Stand-By-Leistungsaufnahme: < 1 W – IMax: 0,5 A / Bei aktiver Frostschutzheizung 4 A – Schutzart: IP 00 – DIBT-Zulassung: nein – PHI-Zertifizierung: nein – Einbauort: Wand – Aufstellungsort: Bad / Küche / Keller / Speicher / Kniestock / Hauswirtschaftsraum / Heizungsraum / Flur – Systemart: zentral – Material Gehäuse: verzinktes Stahlblech, pulverbeschichtet – Material Wärmetauscher: Kunststoff – Material Innenverkleidung: Kunststoff EPP – Farbe: verkehrsweiß (RAL 9016) – Gewicht: 44,9 kg – Gewicht mit Verpackung: 49,73 kg – Filterklasse: ISO Coarse 80 % (G4) / ISO ePM1 55 % (F7) – Anschlussdurchmesser: 125 mm – Anschlussdurchmesser Kondensatablauf: 3/4 Schlauchanschluss oder Ablaufrohr Ø 28 mm – Breite: 435 mm – Höhe: 820 mm – Tiefe: 595 mm – Breite mit Verpackung: 455 mm – Höhe mit Verpackung: 990 mm – Tiefe mit Verpackung: 640 mm – Fördermitteltemperatur bei IMax: -20 °C bis 60 °C – Umgebungstemperatur: 10 °C bis 40 °C – Max. Wärmebereitstellungsgrad nach DIN EN 13141-7 (A7): 90 % – Wärmetauscherbauart: Enthalpie-Kreuz-Gegenstrom – Feuchterückgewinnung bei Enthalpie-Wärmetauscher nach DIN EN 13141-7 (A2): 66 % – Leistung Vorheizregister: 0,74 kW – Position Abluft: rechts – Bypass: ja – Vorheizregister: integriert – Enthalpie-Wärmetauscher: ja – Frostschutzschaltung: ja – Sommerschaltung: Abluft / Zuluft – Filterüberwachung: zeitgesteuert – Feuchteregelung: integriert – CO2-Regelung (optional): SKD – Luftqualitätsregelung (optional): EAQ 10/3 – KNX-Anbindung (optional): K-SM – MODBUS-Schnittstelle: integriert – Bedienteil im Lieferumfang: RLS 1 WR, App – Bedienteil (optional): RLS T2 WS, RLS G1 WS – Funkintegration EnOcean (optional): E-SM – Mobile Ansteuerung: ja – Schalldruckpegel Gehäuseabstrahlung: 25 dB / Abstand 3 m, Schallabsorption 10 m2 – Gleichstrommotor: true – Max. Drehzahl: 2500 1/min – Wärmebereitstellungsgrad: 90 %

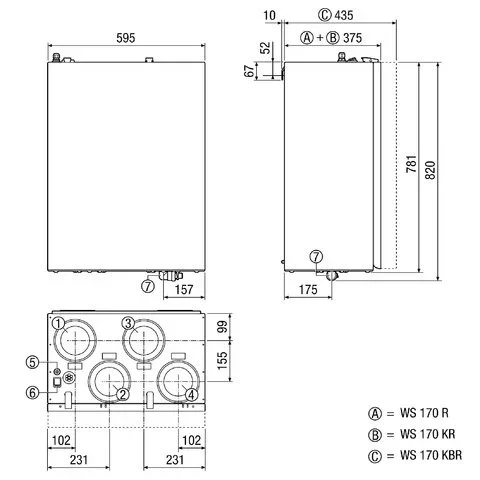

Technische Details Werkstoff des Gehäuses Stahl Material Wärmetauscher Kunststoff Schutzart (IP) IP00 Spannung 230 V Frequenz 50 Hz Energieeffizienzklasse (1253/2014/EU) A Mit Bypass ja Höhe 820 mm Breite 595 mm Tiefe 595 mm Gewicht 44,9 kg
