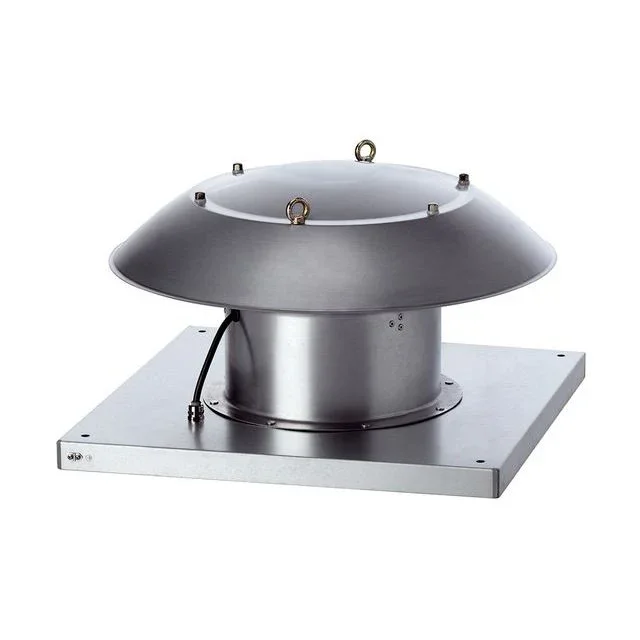

Maico – Explosionsgeschützter Ventilator Axial-Dachventilator DZD 35/6 B Ex e ex-geschuetzt DN 355

Produktausführung – Für Einsatztemperaturen von -40 °C <= Ta <= +40 °C.Besondere Eigenschaften – Axial-Dachventilator, explosionsgeschützt, Medium Gas. – Explosionsschutz und Zulassungen nach ATEX und IECEx. – Ex II 2 G Ex eb IIB + H2 T3/T4 Gb X / Ex II 2 G Ex h IIB + H2 T3/T4 Gb X. – Einsatztemperaturen abhängig von Temperaturklasse: T3 -20 °C <= Ta <= +60 °C, T4 -20 °C <= Ta <= +40 °C. – Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert. – MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen. – Für Zone 1 und 2. – Zündschutzarten: e – erhöhte Sicherheit und c – konstruktive Sicherheit. – Schutzart IP 64. – Grundplatte, Anströmdüse und Regenschutzhaube aus verzinktem Stahlblech. – Ausblasrichtung horizontal. – Stabile Transportösen ermöglichen einen Transport per Kran. – Für Be- oder Entlüftung umschaltbar.Laufrad – Axiallaufrad aus leitfähigem Kunststoff. – Wuchtgüte der Motor-Laufradkombination G 6,3 nach Kategorie BV-3 gemäß ISO 14694.Förderrichtung – Die Förderrichtung ist gekennzeichnet. – Standard Abluftbetrieb, Förderrichtung über Motor blasend.Motor – Robuster Drehstrommotor mit Kugellager, wartungsfrei. – Reversierbar. – Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anomaler Förderrichtung. – Betriebsart S1 (Dauerbetrieb). – Drehzahlregelung mit Transformator TR… möglich. Ausnahme: DZD 35/2 B Ex… – Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt. – Als Auslösesystem wird das MAICO-Kaltleiterauslösesystem MVS 6 oder TMS empfohlen.Elektrischer Anschluss – Anschlussleitung ca. 1,7 m lang. – Separater Klemmenkasten, Ex-geschützt, mit Kabelverschraubung.Sicherheitshinweise – Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist, z. B. mit Schutzgitter SG.Artikel:DZD 35/6 B Ex e – Fördervolumen: 1370 m3/h – Drehzahl: 965 1/min – Laufradtyp: axial – Luftrichtung: Be- und Entlüftung – Drehzahlsteuerbar: ja – Reversierbarkeit: ja – Spannungsart: Drehstrom – Bemessungsspannung: 400 V – Netzfrequenz: 50 Hz – Nennleistung: 40 W – cosphi: 0,42 – INenn: 0,13 A – Imax bei UNenn: 0,13 A – Schutzart: IP 64 – Wärmeklasse: F – Einbauort: Dach – Einbaulage: senkrecht – Material: Stahlblech, verzinkt – Material Gehäuse: Stahlblech, verzinkt – Farbe: verzinkt – Gewicht: 22,65 kg – Gewicht mit Verpackung: 27,32 kg – Nennweite: 355 mm – Breite: 720 mm – Höhe: 380 mm – Tiefe: 720 mm – Breite mit Verpackung: 790 mm – Höhe mit Verpackung: 435 mm – Tiefe mit Verpackung: 790 mm – EX-Bezeichnung nach ATEX-Richtlinie: Ex II 2 G – EX-Bezeichnung nach Norm: Ex eb IIB + H2 T4 Gb / Ex h IIB + H2 T4 Gb – Ta-Umgebungstemperatur: -40 °C <= Ta <= +40 °C – IA/IN: 3,2 – Zeit tA: 1390 sek – Betriebsart: S1 – PTC DIN 44082: M 80 – EG-Baumusterprüfbescheinigung: TÜV-A 19 ATEX0104 X, IECEx EPS 19.0020X – Temperaturklasse: T4 – Wärmeklasse von Isolierstoffen Th. Cl.: 155 (F)

Technische Details Nennspannung 0..400 V Frequenz 0..50 Hz Leistungsaufnahme 40 kW Werkstoff des Gehäuses Stahl Luftmenge unbelastet 1370 m³/h Mediumtemperatur -20..40 °C Schutzart (IP) IP64 Kanalbreite 720 mm Kanalhöhe 380 mm Einbauort Flachdach Für Ex-Zone Gas 1, 2 Für Ex-Zone Staub 21, 22 Gerätegruppe nach Richtlinie 94/9/EG II Explosionsschutz-Kategorie für Gas ATEX Gas-Ex-Schutz, Kat. 2G Temperaturklasse nach Richtlinie 94/9/EG T4
